率能SS8833T兼容替代SY6703/DRV8833/MP6508马达驱动

文章出处：未知人气：发表时间：2022-09-17 16:51

率能半导体SS8833T兼容替代DRV8833/MP6508/A3916/MC34933/SY6703电机驱动

率能SS8833替代TI德州仪器的DRV8833双通道H桥电机驱动芯片，硬件管脚位完全pin to pin兼容，不需要更改外
围电路，是马达驱动的理想选择，率能半导体代理商华芯旺科技提供技术支持及咨询选型来电13923807831

SS8833T 是一种双桥电机驱动器，具有两个 H桥驱动器，可以驱动两个直流有刷电机、一个双极步进电机、电磁
阀或其他电感负载。它的工作电压为 2.7V 至 13V，每个通道的负载电流可达 1.0A。每个 H 桥的输出驱动器块由 P+N
沟道功率 MOSFET 组成，配置为 H 桥以驱动电机绕组。
每个 H 桥包括调节或限制绕组电流的电路。内部安全功能包括使用外部限流电阻实现输出电流限制、欠压锁定、过
电流保护（OCP）和过热保护关机。过温输出报警，可用于指示热关机。

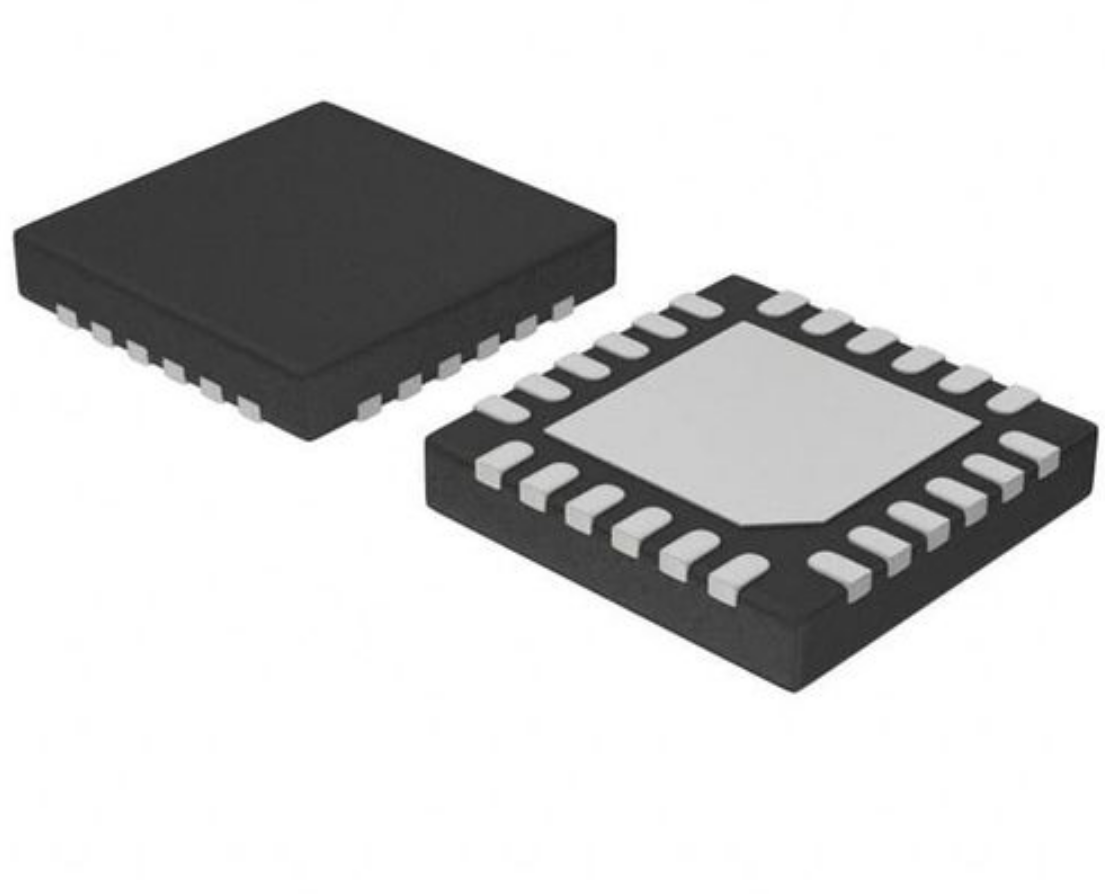

SS8833T 提供两种封装形式：

1. eTSSOP16：5.0mm×6.4mm，背面有一个裸露的散热垫。

2. QFN3x3-16：3.0mmx3.0mm。

3. QFN4x4-16：4.0mmx4.0mm。

产品特征：

1、宽电源电压范围：2.7V 至 13V

2、两个内部全桥驱动器

3、低静态电流：1.1mA

4、低睡眠电流: 1μA

5、热关机和欠压锁定保护

6、过电流保护（OCP）

7、过温输出报警
