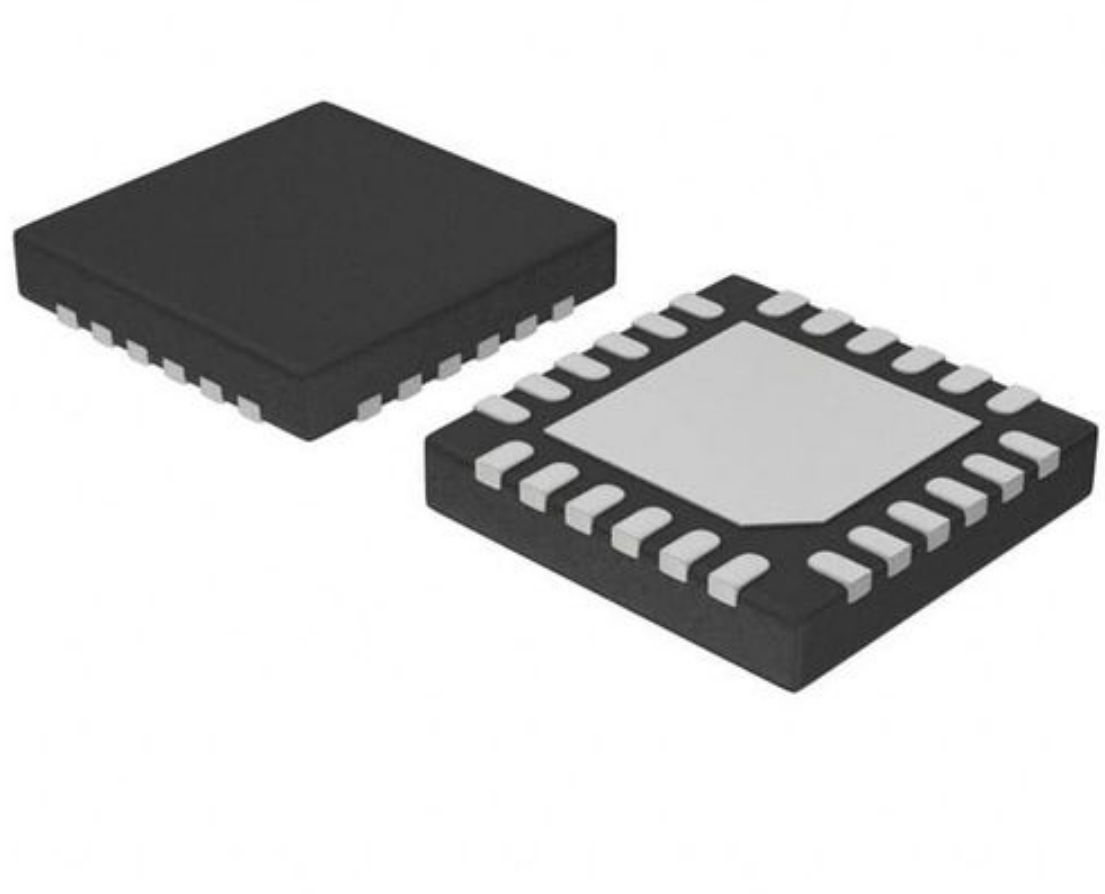

锐星微国产RS00310兼容LMK00301/Au5411/Pi6c49S1510/8T39S11A
1 国产RS00310兼容LMK00301/Au5411/Pi6c49S1510/8T39S11A特性
1• 3:1 输入多路复用器 – 两个通用输入运行频率高达 2.5GHz且支持 LVPECL、LVDS、CML、SSTL、HSTL、 HCSL 或单端时钟
• 单个晶振输入支持 10 至 40 MHz 的晶振或单端 时钟 • 共两组，每组均具有 5 路差动输出 – LVPECL，LVDS，HCSL
• LVPECL 附加抖动：40fs RMS（12kHz 至 20MHz） • 高 PSRR (LVPECL/LVDS)@156.25MHz
• 具有同步使能驶入的 LVCMOS 输出 • 由引脚控制的配置
• VCC内核电源：3.3V ± 5% • 3 个独立的 VCCO输出电源：3.3V/2.5V ± 5% • 工业温度范围：-40°C 至 +85°C
2 锐星微国产RS00310兼容LMK00301/Au5411/Pi6c49S1510产品应用
• 针对模数转换器 (ADC)，数模转换器 (DAC)，多千 兆以太网，XAUI，光纤通 道，SATA/SAS，SONET/SDH，通用公共无线接 口 (CPRI)，
高频背板的时钟分配和电平转换 • 交换机、路由器、线路接口卡、定时卡 • 服务器、计算、 PCI Express (PCIe 3.0) • 射频拉远单元和基站单元
3 锐星微国产RS00310兼容LMK00301/Au5411/Pi6c49S1510产品说明
RS00310是一款 2.5GHz、10 路输出差动扇出缓冲 器，用于高频、低抖动时钟/数据分配和电平转换。可 从两个通用输入或一个晶振输入中选择输入时
钟。所选 择的输入时钟被分配到两组输出，每组输出包含 5 个 差动输出。两个差分输出组可被 独立配置为 LVPECL，LVDS 或 HCSL 驱动器，或者 被禁用。
RS00310 由一个 3.3V 内核电源和 3 个独立的 3.3V/2.5V 输出电源供电 运行。 具有高性能 高功效而且用途广泛，因此堪称替代固定输出缓冲器器件的
理想选择，同时还能增 加系统中的时序余裕。
