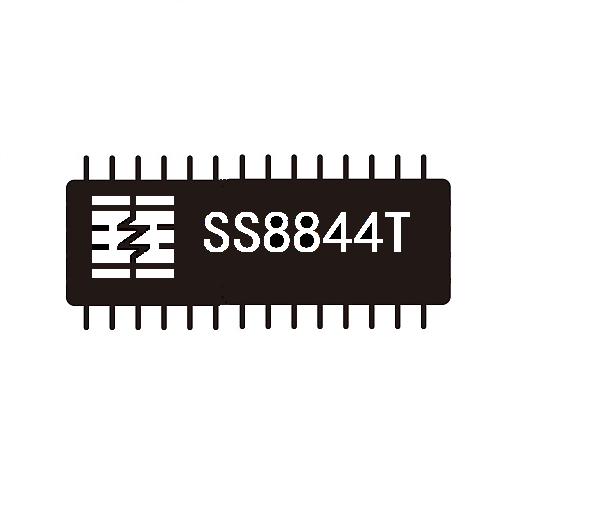

率能SS8844T替代L6228/DRV8844/A4979/MP6527电机驱动

  • 参数一:四通道 1/2 H 桥驱动芯片
    参数二:8-40V
    参数三:输出2.5A
    参数四:TSSOP28
  • 产品详情

率能SS8844T兼容替换L6228/DRV8844/A4979/MP6527步进马达驱动芯片

        率能半导体代理商华芯旺,率能半导体一级代理商提供步进电机-直流有刷电机-无刷电机-马达驱动芯片,完全PIN TO PIN兼容替代TI
德州仪器-NXP恩智浦-Allegro-ST意法-ON安森美-MPS芯源-ROHM罗姆-TOshiba东芝-Infineon英飞凌马达驱动.
欢迎来电13923807831华芯旺科技咨询技术选型及索取样片

一、率能SS8844T兼容替换TI DRV8844产品功能
       SS8844T 为率能半导体针对舞台灯-工业自动化-绣花纺织机器等工业领域提供步进马达驱动芯片方案
       SS8844T有四个可独立控制的 1/2 H 桥启
动器。 它可被用于驱动两个 DC 电机、一个步进电机、四个螺线管或者其它负载。 针对每个通道
的输出驱动器通道由在一个 1/2 H 桥配置中进行配置的 N 通道功率 MOSFET 组成。
      SS8844T 在每个桥的通道上提供高达 2.5A 峰值电流或者 1.75A 均方根 (RMS) 输出电流(在24V 和 25°C 时具有适当的印刷电路板 (PCB)
热)。
      SS8844T 内部关断功能包含过流保护,短路保护,欠压锁定保护和过温保护,并提供一个故障输出管脚 nFAULT 引脚。
      SS8844T 提供一种带有裸露焊盘的eTSSOP28 封装,能有效改善散热性能,且是无铅产品,引脚框架采用 100%无锡电镀。
二、率能SS8844T兼容替换TI DRV8844产品特征
1、 双通道 H 桥电流控制电机驱动器
       –单个或两个有刷直流电机
       –一个步进电机
2、–完全独立的半桥控制
3、行业标准 IN/IN 数字控制接口
4、低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)– 24V,Ta = 25°C 时可实现 2.5A 最大驱动
       电流– 24V,Ta= 25°C 时 RDS(on)为 350mΩ(典型值 HS + LS)
5、 8.2~40V 工作电压范围
6、
内置 3.3V 基准电压
7、带散热片的表面贴装封装
8、 保护特性
   – 过流保护 (OCP)
     – 热关断 (TSD)
    – 欠压闭锁 (UVLO)
    – 故障显示 Pin(nFAULT)
三、率能SS8844T兼容替换TI DRV8844产品应用
1.、绣花纺织机器
2、PLC工业自动化
3、 办公自动化设备
4、游戏机
5、机器人
