率能半导体SS8841T替代L6472/DRV8841/A5977/MP6518电机驱动芯片
一、SS8841T替换DRV8841产品功能

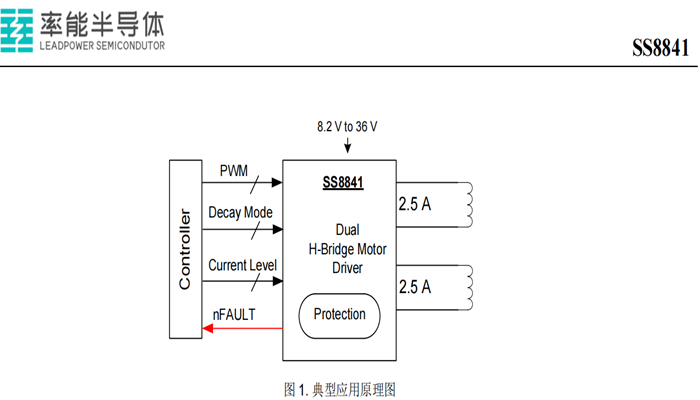

SS8841 为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。SS8841 有两路 H桥驱动，每个 H 桥可提供最大峰值电
流 2.5A和均方根电流 1.75A(在 24V 和 Ta = 25°C 适当散热条件下)，可驱动两个刷式直流电机，或者一个双极步进电机，或者螺线管或
者其它感性负载。双极步进电机可以以整步、2 细分、4 细分运行，或者用软件实现高细分。
率能半导体代理商华芯旺，率能半导体一级代理商全线提供电机驱动芯片，完全PIN TO PIN替代TI德州仪器/NXP恩智浦/Allegro/ST
意法/ON安森美/MPS芯源/ROHM罗姆/TOshiba东芝/Infineon英飞凌.欢迎来电13923807831咨询选型及索取样片。
SS8841 的每一个 H 桥的功率输出模块由 N 型功率 MOSFET 组成。每个 H 桥包含整流电路和限流电路。简单的并行数字控制接
口，衰减模式可选择为快衰减，慢衰减和混合衰减。
SS8841 提供了一种低功耗睡眠模式来关断内部电路，以达到非常低的静态电流。这种睡眠模式通过设置 nSLEEP 引脚来实现。内
部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚 nFAULT 引脚。
SS8841 提供一种带有裸露焊盘的 eTSSOP28封装，能有效改善散热性能，且是无铅产品，引脚框架采用 100％无锡电镀。
二、SS8841T替换L6472/DRV8841产品特性
1、双通道 H 桥电流控制电机驱动器
–单个或两个有刷直流电机
–一个步进电机
2、 PWM 控制接口
3、 固定频率下电流控制可选择
– 2 bits 电流控制，提供 4 个电流台阶
4、 低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)– 24V，Ta = 25°C 时可实现 2.5A
最大驱动电流– 24V，Ta= 25°C 时 RDS(on)为 350mΩ（典型值 HS + LS）
5、’ 8.2~40V 工作电压范围
6、睡眠模式低电流
7、内置 3.3V 基准电压
8、带散热片的表面贴装封装
9、 保护特性
– 过流保护 (OCP)
– 热关断 (TSD)
– 欠压闭锁 (UVLO)
– 故障显示 Pin（nFAULT）
三、SS8841T替代L6472/DRV8841应用范围
• POS 打印机
• 安防相机
• 办公自动化设备
• 游戏机
• 机器人
