率能SS6343M兼容替代MP6543/A4942/A5936直流无刷电机驱动芯片
一、SS6343替代MP6543产品特性：
率能半导体SS6343M针对三轴手持云台相机-三轴无刷云台-无人机云台推出一款直流无刷电机驱动芯片， SS6343M兼容替代MP6543 三相直流
无刷电机驱动芯片，软硬件完全可以PIN to PIN兼容替代MPS-MP6543, 马达驱动输出电流大、导通内阻低、输入内压高、超小型封装、性能卓越，
芯片性价比超高，是三轴云台国产芯片SS6343替代MP6543的完美解决方案，
率能半导体代理商华芯旺，率能半导体一级代理商提供步进电机-直流有刷电机-无刷电机-马达驱动芯片，完全PIN TO PIN兼容替代TI
德州仪器-NXP恩智浦-Allegro-ST意法-ON安森美-MPS芯源-ROHM罗姆-TOshiba东芝-Infineon英飞凌马达驱动.
欢迎来电13923807831华芯旺科技咨询技术选型及索取样片。

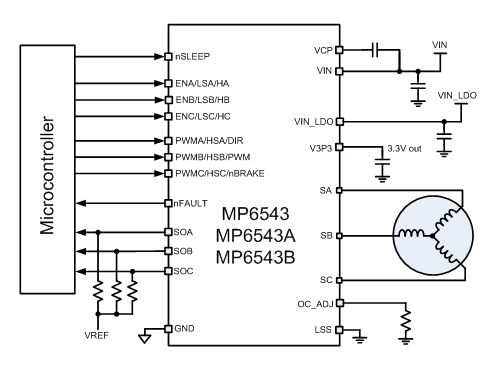

SS6343集成了三个半桥，包括六个 N 沟道功率 MOS FET，以及前置驱动器、栅极驱动电源。SS6343M 为每个½-H电桥提供使能和 PWM 输入。
SS6343M 能够持续提供 2A 的驱动电流（取决于温度和 PCB 条件），电流保护阈值峰值可达 7A。它使用内部电荷泵为高压侧 MOSFET 产生栅极
驱动电源电压，并使用涓流充电电路保持足够的栅极驱动电压以 100%占空比工作。
内部集成的安全保护功能包括热关机、欠压锁定(UVLO)和过电流保护（OCP）。
SS6343M 提供 24 管脚的 3mmx4mm QFN 封装，带外露散热盘。
二、SS6343替代MP6543芯片应用
1、三相直流无刷电机驱动
2、3V-16V 的工作电压范围
3、 三路集成的半桥驱动
4、 2A 的持续输出电流能力
4、MOSFET 的导通阻抗：110mΩ每个 MOS
6、SS6343M: ENBL&PWM 控制接口
7、 内嵌 3.3V/100mA 的 LDO 稳压电源
8、内嵌电荷泵电源支持输 PWM100%占空比工作
9、 自动同步整流功能
10、 集成欠压锁定(UVLO)和过温保护功能
11、峰值达 7A 的过流保护阈值
12、 封装形式：QFN-24(3mmx4mm)
